Mechanische Abreinigung

Der auf der Motorwelle des Abreinigungsmotors montierte »Exzenter« versetzt einen Abreinigungskamm, in dessen Zwischenräumen die Filtertaschen geführt sind, in schnellschwingende Pendelbewegungen. Hierdurch wird am Filtertascheneinsatz ein »Teppichklopfeffekt« erzielt.

Nach Abschluss dieses Reinigungsvorganges kann der Absaug- bzw. Druckbetrieb wieder aufgenommen werden.

 Filtermaterial

Als Standardfilter wird ein Baumwollgewebe verwendet. Dieses hat eine optimale Filterwirkung bei minimalem Druckverlust. Für säurehaltige oder alkalische Produkte stehen auf Wunsch Filtergewebe aus Polypropylen, Polyester, sowie andere synthetische Filterstoffe zur Verfügung.

Der Filtertascheneinsatz besteht aus einer konfektionierten Multitasche. Der komplette Filtereinsatz wird horizontal in die Filterkammer eingeschoben resp. beim Ausbau herausgezogen.

Werkstoff

Die Standardgeräte werden aus Normalstahl gefertigt. Auf Wunsch ist auch eine Fertigung aus Edelstahl problemlos möglich.

Lackierung

Nach vorherigem Entfetten und Grundieren wird eine 2-Komponenten-Acryl-Strukturlack-Beschichtung mit einer Lackstärke von mind. 70 my im Farbton RAL 7035 aufgebracht. Sonderlackierungen bzw. Sonderfarbtöne sind auf Wunsch jederzeit möglich.

Ventilatoren

Es stehen Ventilatoren der Typenreihen AVR 1 - AVR 4, mit Luftleistungen von 900 - 5000 m3/h zum integrierten Einbau zur Verfügung. Die Laufräder sind statisch und dynamisch ausgewuchtet.

Auf Wunsch werden die Ventilatoren auch mit Funkenschutz und den entsprechenden explosionsgeschützten Motoren geliefert!

Motoren

Alle verwendeten Motoren sind Norm-Motoren und entsprechen den Regeln für elektrische Maschinen. Der Anbau von Motoren anderer Schutzarten bzw. Spannungen kann auf Wunsch jederzeit gerne vorgenommen werden.

Silo-Entlüftungs- / Bunkeraufsatzfilter

In Abwandlung der bisher dargestellten Filterausführung lässt sich der MATADOR-Taschenfilter als Silo-Entlüftungsfilter (ohne Ventilator) oder als Bunkeraufsatzfilter (mit Ventilator) bei der Entstaubung von Fördereinrichtungen einsetzen.

In der Regel erfolgt die Anordnung am Entlüftungsstutzen des Silos oder des Bunkers. Die Auslegung des Gerätes sollte so bemessen sein, dass die Funktion des Filters während der Förderzeit gewährleistet ist. Die Baureihen 3 + 4, sowie 7, bieten in den verschiedenen Ausführungen je nach Typ Filterflächen von 6 bis zu 40 m2.

Für die Festlegung der Geräte sind Luftdurchsatz, Staubart und Staubmenge entscheidend. Mit den abgebildeten Abscheidern lassen sich die Staubprobleme auch bei schwierigsten Anwen- dungen problemlos beherrschen. Die Filterstandzeit ist von der Größe der Silos, Förderart und der Feinheit des Produktes abhängig. Mittels einer aufgebauten Wetterhaube ist die Aufstellung im Freien problemlos möglich.

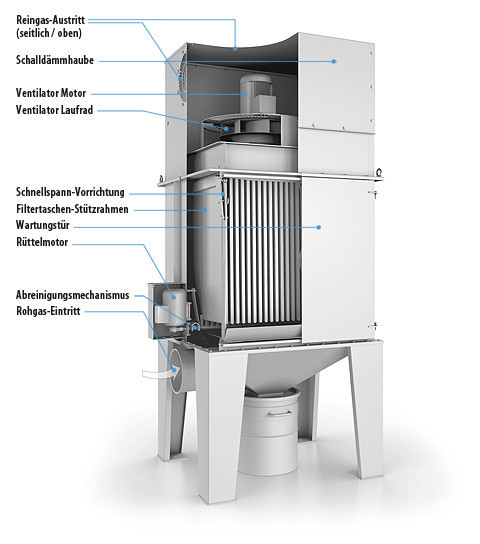

Der MATADOR betritt die Arena

Die Filtertaschen werden von außen mit Staub beaufschlagt. Die Abreinigung darf erst nach Beendigung des Absaugvorganges, wenn das Rohgas die Filterkammer nicht mehr durchströmt, eingeleitet werden. Die Abreinigungsdauer beträgt nicht mehr als 20 - 30 Sekunden.

Für die Ansteuerung stehen Standard-Steuergeräte (Anschlussspannung 400 V, 50 Hz) zur Verfügung. Selbstverständlich können andere Spannungsarten auf Wunsch jederzeit berücksichtigt werden.

Der integrierte Ventilator wird durch Drücken der »Ein«-Taste in Betrieb genommen. Die Einleitung der Abreinigungsphase erfolgt durch Betätigung der »Aus«-Taste.

Nach Ablauf einer Verzögerungszeit startet der Abreinigungsmotor automatisch und ist zeitabhängig unter Spannung. Durch erneutes Drücken der »Ein«-Taste nach erfolgter Abreinigung kann der Absaugvorgang wieder neu gestartet werden.

Schalldämpfer

Durch den Aufbau einer Schallhaube wird das Ausblasgeräusch des Ventilators auf einen Wert < 75 dB(A) reduziert. Der Ventilator ist jedoch bereits so extrem leise, dass der »Messflächen-Schalldruckpegel« (der zeitlich über die Messfläche energetisch gemittelte Schalldruckpegel) bei < 80 dB(A) liegt.
